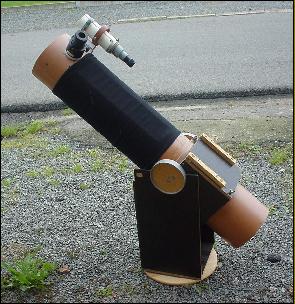

Ongecompliceerd en handig: een klassieke dobson (200 mm). De kijker bestaat uit een PVC-afvoerbuis van 250 mm diameter. Deze zit geklemd in een hardhouten bak (foto onder).
Voor de beweging in azimut (links-rechts) werd (in navolging van de originele Dobson-filosofie) een IKEA-winkel bezocht. Het is een grote (35 cm diameter) hardhouten schijf met een soort van kogellager op, oorspronkelijk bedoeld om bvb. alle ontbijtspullen op de keukentafel te laten ronddraaien. Enkele teflonblokjes aan de onderkant van de schommelbak zorgen ervoor dat het geheel niet enkel op die kogellagers rust.

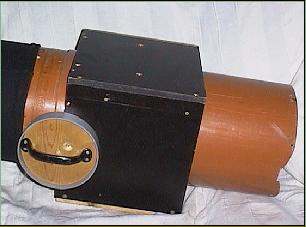

De hoogtelagers (rechts) zijn ook weer uitgezaagd uit PVC-buis, en binnenin verstevigd met een ronde houten schijf. Het grote handvat zorgt er voor dat de kijkerbuis met één hand kan getransporteerd worden, terwijl met de andere hand de schommeldoos gedragen wordt. Niet zichtbaar is het feit dat de buis ook kan ronddraaien in zijn houder, waardoor de hoogte van het oculair kan aangepast worden.

ken (stoppen) voor op diezelfde PVC-buizen. Dat bespaart de moeite van het op maat zagen van de PVC, en het maken van de houten verstevigingen.

7. Bevestig die hoogtelagers zo symmetrisch mogelijk aan weerszijden van de kubus. Hou er rekening mee dat het centrum van die lagers ter hoogte van het zwaartepunt van de buis moet vallen.

8. Bouw de bak van de schommeldoos. Deze bestaat uit een stevige grondplaat, twee hoge zijkanten, en een lagere achterkant (de voorkant is natuurlijk open want daar moet de telescoopbuis kunnen in bewegen). Met een wipzaagje of figuurzaag wordt de bovenkant van de beide zijpanelen voorzien van een uitholling, die natuurlijk overeen komt met de kromming van de hoogtelagers (die PVC-buizen, remember). Hierop

nagelt men telkens twee of drie stukjes teflon (vergeet niet de nageltjes te verzinken).
De achterste plank komt minder hoog dan de zijkanten, zodat de kijkerbuis helemaal plat kan liggen (om tot op de horizon te kunnen waarne

men). Om esthetische redenen kan men ook voor dezelfde hoogte opteren, maar dan met een uitholling in de vorm van de kijkerbuis (zodat die er horizontaal in kan liggen).
De breedte van de binnenkant van de schommeldoos moet net iets meer zijn dan de

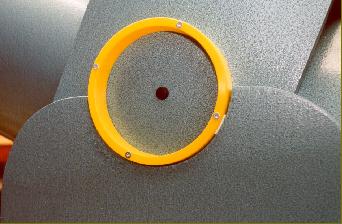

De hoogtelagers van een dobson: hele of gedeeltelijke ("pacman") ronde schijven (massief of hol) uit kunststof, aan beide kanten van de kijkerbuis. Ze glijden (draaien) op twee of meer stukjes teflon die vastzitten op de uithollingen in de zijkanten van de schommeldoos.

50

MIRA-pagina

Volgende pagina--startpagina--vorige pagina

Bouw zelf een telescoop
